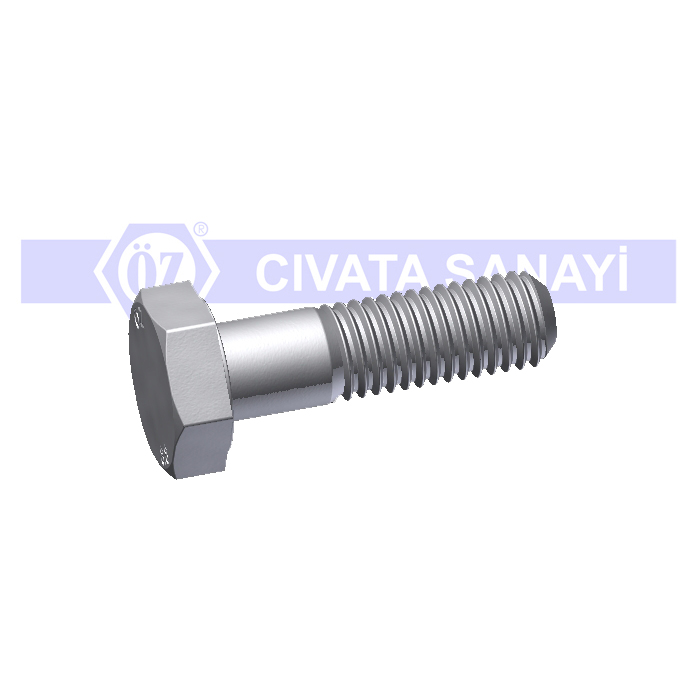

Anma Çapı / Thread | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | |
---|---|---|---|---|---|---|---|---|
P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | |
b | l < 125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
125 < l < 200 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | |
l > 200 | 35 | 37 | 41 | 45 | 49 | 53 | 57 | |
c | max. | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 |
min. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | |
dS | max.=Nom. | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
min. | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | |
dw | min. | 6,88 | 8,88 | 11,63 | 14,63 | 16,63 | 19,64 | 22,49 |
e | min. | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 |
k | Nominal | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 |
min. | 3,35 | 3,85 | 5,15 | 6,22 | 7,32 | 8,62 | 9,82 | |
max. | 3,65 | 4,15 | 5,45 | 6,58 | 7,68 | 8,98 | 10,18 | |
s | max. | 8 | 10 | 13 | 16 | 18 | 21 | 24 |
min. | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 |
Izaft boyu ls ve lg
l | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nom. | min. | max. | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg | ls | lg max | ls | lg max |
min | max | min | max | min | max | min | max | min | max | min | min | |||||
25 | 24,58 | 25,42 | 5 | 9 | ||||||||||||
30 | 29,58 | 30,42 | 10 | 14 | 7 | 12 | ||||||||||
35 | 34,5 | 35,5 | 15 | 19 | 12 | 17 | 6,75 | 13 | ||||||||
40 | 39,5 | 40,5 | 20 | 24 | 17 | 22 | 11,75 | 18 | 6,5 | 14 | ||||||
45 | 44,5 | 45,5 | 25 | 29 | 22 | 27 | 16,75 | 23 | 11,5 | 19 | 6,26 | 15 | ||||
50 | 49,5 | 50,5 | 30 | 34 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | 11,25 | 20 | 6 | 16 | ||
55 | 54,4 | 55,6 | 32 | 37 | 26,75 | 33 | 21,5 | 29 | 16,25 | 25 | 11 | 21 | 7 | 17 | ||
60 | 59,4 | 60,6 | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,25 | 30 | 16 | 26 | 12 | 22 | ||
65 | 64,4 | 65,6 | 36,75 | 43 | 31,5 | 39 | 26,25 | 35 | 21 | 31 | 17 | 27 | ||||
70 | 69,4 | 70,6 | 41,75 | 48 | 36,5 | 44 | 31,25 | 40 | 26 | 36 | 22 | 32 | ||||
80 | 79,4 | 80,6 | 51,75 | 58 | 46,5 | 54 | 41,25 | 50 | 36 | 46 | 32 | 42 | ||||
90 | 89,3 | 90,7 | 56,5 | 64 | 51,25 | 60 | 46 | 56 | 42 | 52 | ||||||
100 | 99,3 | 100,7 | 66,5 | 74 | 61,25 | 70 | 56 | 66 | 52 | 62 | ||||||
110 | 109,3 | 110,7 | 71,25 | 80 | 66 | 76 | 62 | 72 | ||||||||
120 | 119,3 | 120,7 | 81,25 | 90 | 76 | 86 | 72 | 82 | ||||||||
130 | 129,2 | 130,8 | 80 | 90 | 76 | 86 | ||||||||||
140 | 139,2 | 140,8 | 90 | 100 | 86 | 96 | ||||||||||
150 | 149,2 | 150,8 | 96 | 106 | ||||||||||||
160 | 158 | 162 | 106 | 116 |
